Оптимизируйте выравнивание PM-волокна для различных приложений с помощью тестеров PER
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Диапазон измерений | 0-100% | Минимизировать потерю вставки | < 2,0 дБ |
|---|---|---|---|
| Калиброванные длины волн | 1310/1490/1550/1625 нм | Источник питания | Аккумулятор |
| Температура хранения | -10-50°C | Модель волокна | 9/125um SM |
| Материал | пластмассы | Масса | 50 г |
| Рабочая температура | 0-40°C | длина волны | 1260 ~ 1650 нм |
| Тип отображения | ЖК | оптически соединитель | ФК/ПК |
Характер продукции
Проверка соотношения вымирания

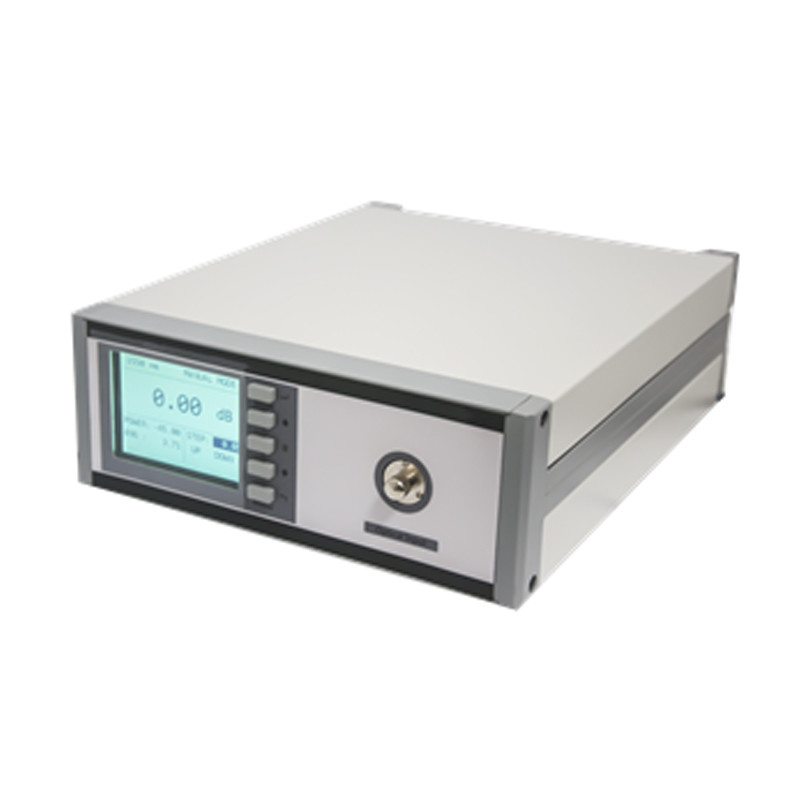

Устройство на столе использует метод вращающегося поляризатора для быстрого и точного измерения коэффициента поляризации (PER) волокон, поддерживающих поляризацию (PM),что позволяет легко оптимизировать выравнивание PM-волокна для различных приложений, такие как изготовление пигтейлей для PM для лазерных диодов, улучшение эффективности сцепления линейно поляризованного света с PM-волокнами, изготовление сцеплений для PM-волокна и слияние сцепления PM-волокна.

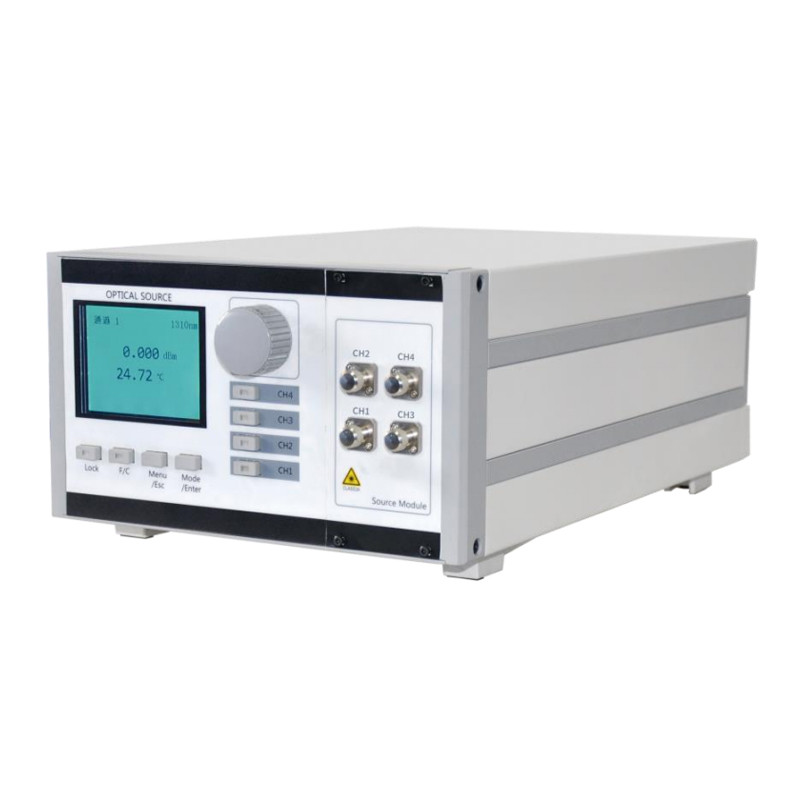

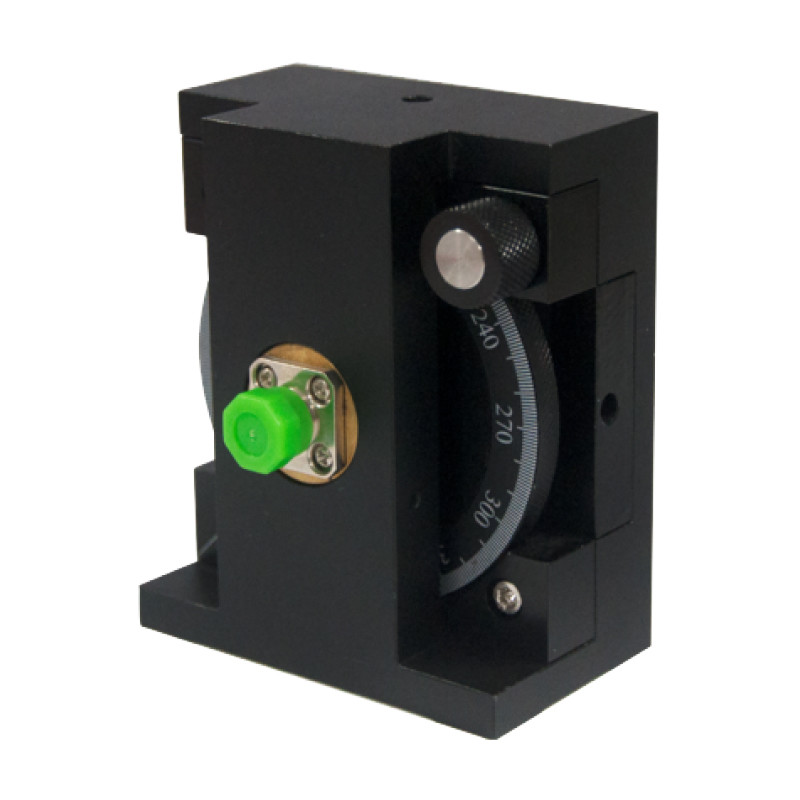

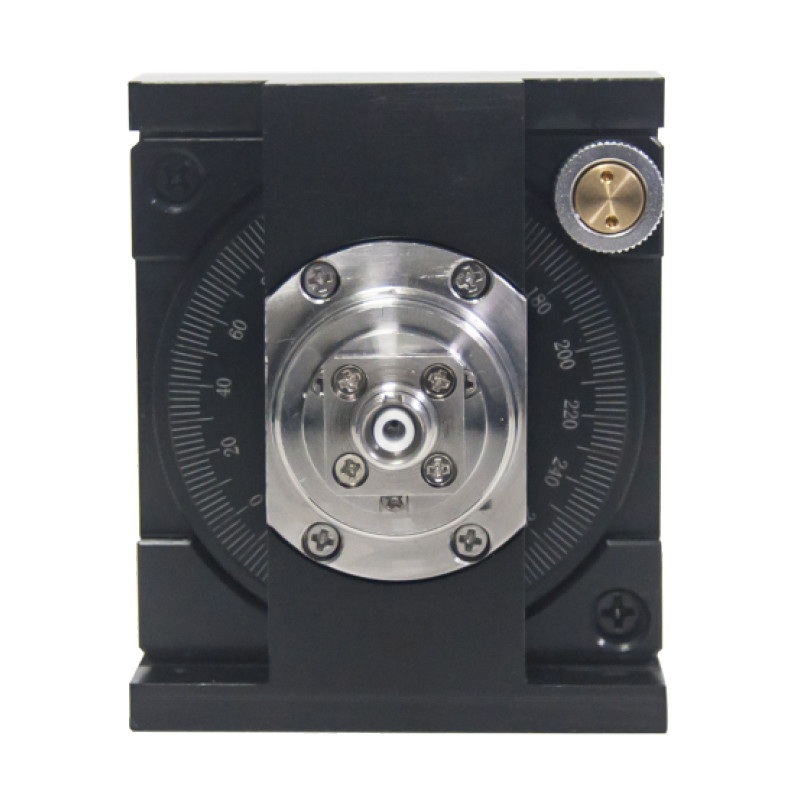

SLD и ASE широкополосные источники света больше подходят для использования в качестве источников света для выравнивания PM-волокна.Так что поляризатор добавляется перед входом волокна, чтобы генерировать линейный поляризованный свет; рекомендуется, чтобы ось передачи поляризатора была перпендикулярна основной пластине.Если клавиша сцепления выровнена с медленной осью волокна PM и клавиша сцепления находится в вертикальном направлении, то свет соединяется в медленной оси волокна PM.
Особенности:
Высокое соотношение вымирания
Низкая потеря вставки
Высокая стабильность и надежность
Низкая потеря вставки
Высокая стабильность и надежность
Применение:
Лазерные волокна
Усилитель волокон
Оптические волоконные датчики
Оптические волоконные связи
Инструментация
Усилитель волокон
Оптические волоконные датчики
Оптические волоконные связи
Инструментация
Применение 1: Изготовление пигтейлей для лазерных диодов При этом необходимо учитывать связный характер лазерного света, так как это может привести к ошибочным компонентам в результатах PER.Поэтому, в дополнение к оптимизации текущего коэффициента вымирания,эффект псевдополяризованного света необходимо уменьшить путем применения напряжений в качестве средства определения консервативного значения ERmin, а также оптимального направления вращения волокна ПМ.

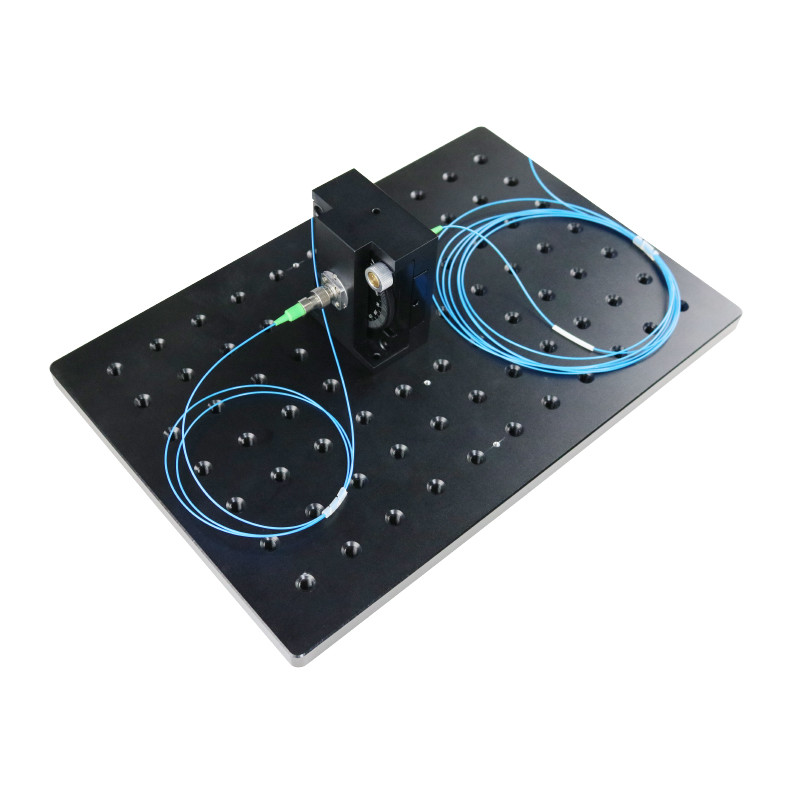

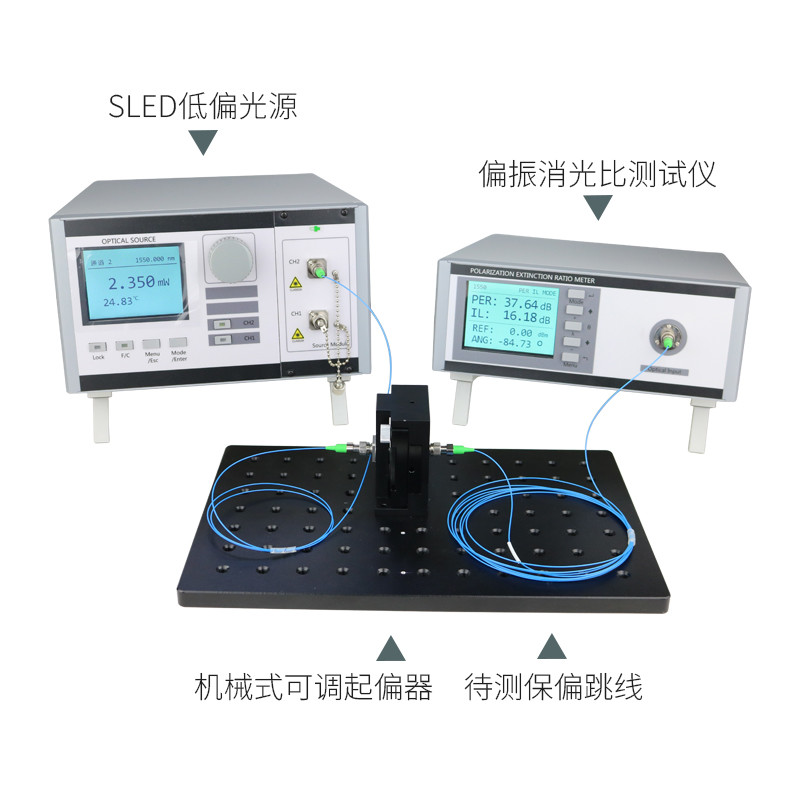

Применение 2: выравнивание линейного поляризованного света и PM-волокно патч-кабелей Здесь рекомендуется использовать источник света SLD или ASE, и процедура выравнивания следующая: 1.Вставить выходный разъем PM волокна в волокна адаптер испытуемого соотношения вымиранияПодключите вход FiberBench к источнику света SLD, а входный разъем PM-волокна к выходу FiberBench.FiberBench оснащен поляризатором, но оптика сцепления зависит от источника света, поэтому они не перечислены здесь.3- Показать фактическое значение экстренной помощи в режиме экстренной помощи.4. Поворачивайте волокно, пока не будет показано максимальное значение ER. Приложение 2:Линия выравнивания поляризованного света и PM Fiber Patch Cords Рекомендуется использовать источник света SLD или ASE для этого приложения. Процедура выравнивания следующая: 1. Вставьте выходный соединитель PM-волокна в адаптер волокна тестера соотношения вымирания и включите устройство. 2.Подключить вход FiberBench к источнику света SLDFiberBench оснащен поляризатором, но оптика сцепления зависит от источника света,Так что они не перечислены здесь..3- Показать фактическое значение экстренной помощи в режиме экстренной помощи.4Поворачивайте волокно, пока не будет показано максимальное значение ЭР.
