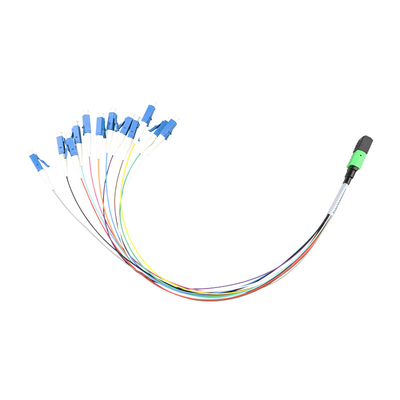

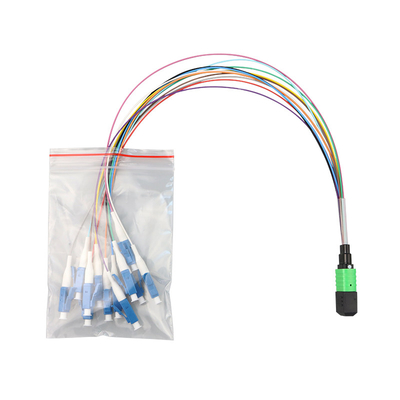

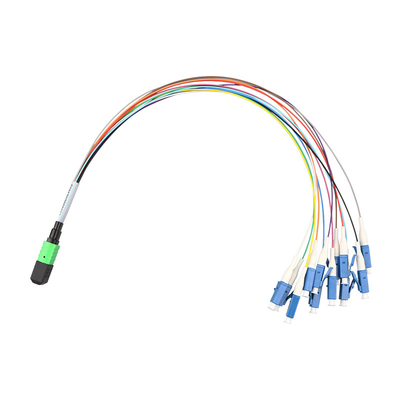

4-ядерный 8-ядерный Fanout пластырь кабеля с соединителем mtp/mpo

Место происхождения КНР
Фирменное наименование YOGEL
Сертификация ISO9000
Количество мин заказа 1
Цена negotiate
Упаковывая детали Картонная коробка
Условия оплаты L/C, D/A, T/T, Western Union, MoneyGram
Поставка способности 100 штук в месяц

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Режим волоконного обмена Однорежимный и многорежимный Вносимая потеря (db) ≤0.70 (стандарт) ≤0.35 (элита)
Потеря возврата (dB) ≥ 60 однорежимный режим Стойкость (dB) ≤0.2 (500 раз сопрягать)
Прочность на растяжение (kgf) 10 Рабочая температура (°C) -20 | +70
Оставьте сообщение
Характер продукции

Предварительно завершенные патчевые кабели/кабели MPO/MTP





MTP/MPO Fiber Optic Patch Cable состоит из многоядерного волоконно-оптического кабеля и соответствующего 4/8/12/24 ядра высокой плотности MPO/MTP разъема.Волокно поддерживает одномодный и мультимодный, одномодное волокно, включая G.652D / G.657A1 / G.657A2, многомодное волокно, включая OM1 / OM2 / OM3 / OM4 / OM5, или изгибающийся нечувствительный мультимодный кабель.

Благодаря сильным возможностям разработки и производства MPO/MTP продуктов, мы смогли предоставить продукцию, соответствующую требованиям клиента.


Особенности:

•Конфиденциальность и высокая адаптивность

•Необязательно различные клетчатые ядра и структура кабеля для различных требований к установке

•ПВХ, LSZH, OFNR, OFNP кабельные прокладки доступны

•Улучшенное и упрощенное кабелирование, сокращение расстояния между кабелями

•Все патчевые кабели проверены на 100%, отчет об испытаниях поставляется с каждым комплектом кабелей

•Испытания интерферометра, потери вставки, потери возврата и визуального окончательного осмотра, все измеренные значения архивируются в электронном виде


Применение:

•Центр обработки

•Олокно для дома

•Управление кабелями высокой плотности

•40 Гбит/с или 100 Гбит/с Приложения



Спецификации:

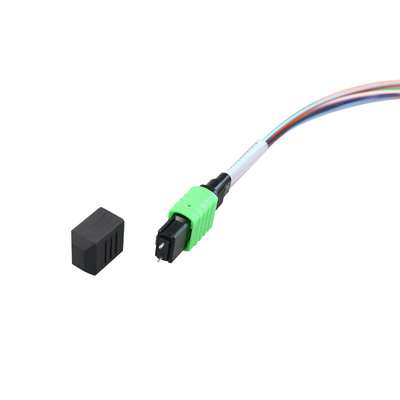

Коннектор MTP/MPO
Режим волоконного обмена Единый режим Мультимод
Потеря вставки (dB)

≤ 0,70 (стандарт)

≤ 0,35 (элита)

≤ 0,70 (стандарт)

≤ 0,35 (элита)

Потеря возврата (dB) ≥ 60 ≥ 20
Прочность (dB) ≤0,2 (500 раз скованности)
Прочность на тягу (kgf) 10
Рабочая температура (°C) -20 ~ +70



Геометрические параметры соединителя MTP/MPO:



Положение Ось X Ось Y
Минуты Макс Минуты Макс
Радиус кривизны (мм) 500 - 50 -
Угол полировки 0-0. - Ну что?2 0+0.2 8 на 0.2 8+0.2
Высота волокна (нм) 1000 ~ 3000
Максимальная ошибка высоты волокна (нм) 600
Ошибка высоты соседних волокон (нм) -300 ~ +300
Средняя ошибка высоты волокна (нм) -300 ~ +300
Центральная конуса (нм) 300



Спецификация волокна:

Тип волокна Мультимод Единый режим
OM1 ОМ2 OM3 ОМ4 Г.652 Г.657
Диаметр ядра (ум) 62.5/125 50/125 50/125 50/125 9/125 9/125
длины волны (нм) 850/1300 850/1300 850/1300 850/1300 1310/1550 1310/1550
Максимальное ослабление (дБ/км) 3.5/1.5 3.5/1.5 3.5/1.5 3.5/1.5 0.36/0.25 0.36/0.25
Минимальная пропускная способность OFL (MHz·km) 200/500 500/500 1500/500 3500/500 - -
Минимальная эффективная модальная полоса передач (MHz·km) - 500 2000 4700 - -



Структура патча



4-ядерный 8-ядерный Fanout пластырь кабеля с соединителем mtp/mpo 0 4-ядерный 8-ядерный Fanout пластырь кабеля с соединителем mtp/mpo 1

Примечания:

Ядро из волокон:2, 4, 8, 12, 24

Цвет кабельной оболочки:

Желтый SM Волоконный кабель (OS1OS2)

Оранжевый ¥ MM Волоконный кабель 62.5/125 (0M1), 50/125 (OM2)

Кабель из волокна Aqua ¥MM 50/125 (OM3)

Фиолетовый ¥MM волокнистый кабель 50/125 (OM4)

Член команды:Арамидная пряжа

Вили Волокно покрытия:(2-24) xφ250μm цветные волокна, международный стандартный цветовой код (YD/T 901-2001) и 12 круговой хроматографии
