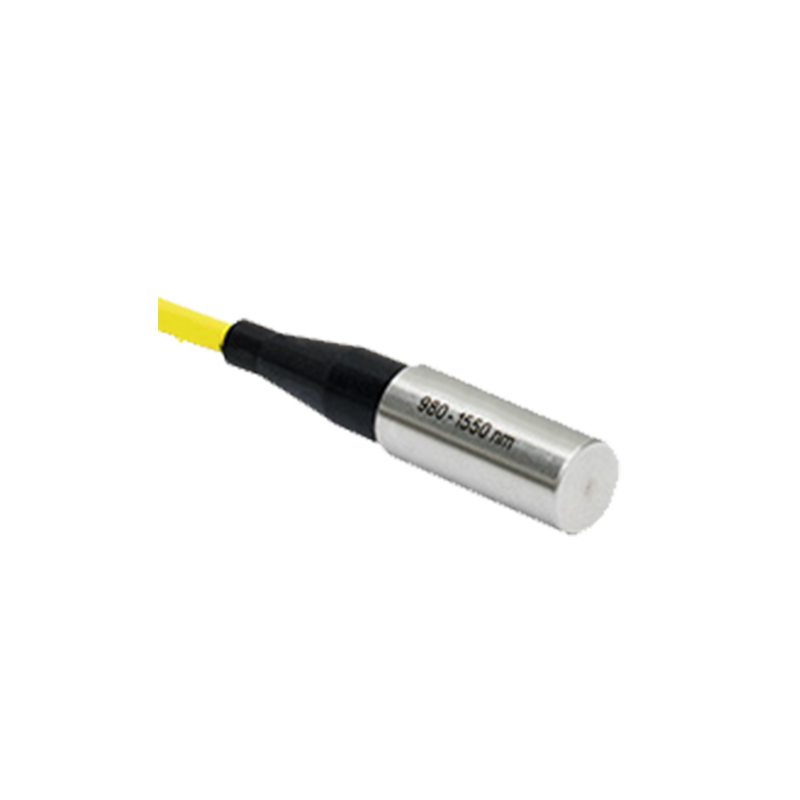

450 2400 м SM MM PM Волоконно-оптические отражатели
Подробная информация о продукте
| Длина волны (нм) | 350 ~ 5000 нм | Тип разъема | FC/APC FC/UPC |
|---|---|---|---|
| IL | <0> | Максимальная оптическая мощность | 500 МВт |
| Тип волокна | Одномодный, поляризационный, фотоновое кристаллическое волокно и т. Д. | Максимальная световая мощность (МВт) | 300 |
| Численная апертура на | 0,12 |
Характер продукции
Коллиматор/сцепление для конечных сторон волокон на 350-5000 нм
Волокно-Брагговые рефлекторы предназначены для отражения света через волокно при входе через разъединители.Эти компоненты могут быть использованы для создания интерферометров из волокон или создания низкомощных волоконных лазеровОни особенно хорошо подходят для точного измерения спецификаций обратного отражения в передатчиках, усилителях и других оптических устройствах.

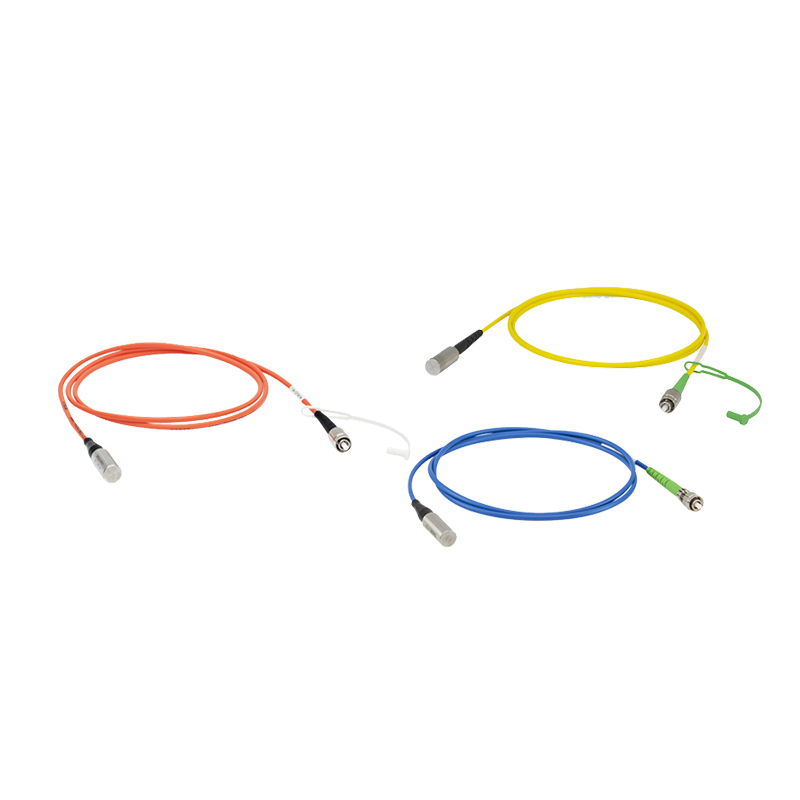

Наши ретрансляторы доступны в одномодном (SM), полярном (PM) и мультимодном (MM) вариантах.Волокнистый феррул имеет защитный серебристый слой, обеспечивающий среднюю отражательную способность ≥ 970,5% в диапазоне от 450 нм до максимального диапазона длин волн.совместимый с волокнами SM/PM/MM) или соединителем FC/APC (совместимый с волокнами SM/PM)Для PM-волокна узкий штифт точно выровнен с медленной осью волокна. Каждый кабель-скандал включает защитную крышку, чтобы предотвратить привязку пыли или загрязняющих веществ к концу феррулы.
Особенности:
- отражатели из волокон SM, PM или MM
- Серебряная пленка с защитным слоем на одном конце
- От 450 нм до верхней границы длины волны волокна, Ravg ≥ 97,5%
- Доступен в версиях с 2,0 мм узкой клавишей FC/PC или FC/APC
- Подходит для лазеров с максимальной мощностью 300 мВт
- Провод длиной в метр.
Применение:
- Интерферометры из оптических волокон
- Усилитель волоконного
- Регулируемый отражатель
Спецификация:
| проект | метрический | |||
| Тип оптического волокна | SM600 | 780 л. с. | SM980-5.8-125 | SMF-28 Ultra |
| охват длиной волны (нм) | 630 ¢ 780 | 780 ‰ 970 | 980 ¢1550 | 1260 ¢ 1625 |
| Диаметр модуляционного поля MFD (μm) | 3.6??5.3@633nm | 5.0±0.5@850nm | 5.3?? 6.4@980nm |
9.2±0.4@1310nm 10.4±0.5@1550nm |
| Тип потери вставки (dB) | 4 | 3 | 2 | 0.6 |
| диаметр облицовки (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±0.7 |
| Диаметр покрытия (μm) | 245±15 | 245±15 | 245±15 | 242±5 |
| числовая диафрагма NA | 0.10-0.14 | 0.13 | 0.13 ‰0.15 | 0.14 |
| Тип соединителя | FC/PC или FC/APC | |||
| Максимальная световая мощность (мВт) | 300 | |||
| Длина хвостового волокна (м) | 1 | |||
поляризация, поддерживающая оптическое волокно
| проект | метрический | |||
| Тип оптического волокна | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| охват длиной волны (нм) | 620850 | 770 ¢1100 | 970 ¢1550 | 1440 ¢ 1625 |
| Диаметр модуляционного поля MFD (μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| Максимальная потеря вставки. (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Минимальное соотношение гашения света (dB) | 18 | 18 | 22 | 22 |
| диаметр облицовки (μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| Диаметр покрытия (μm) | 245±15 | |||
| числовая диафрагма NA | 0.12 | |||
| Тип соединителя | FC/PC или FC/APC | |||
| Максимальная световая мощность (мВт) | 300 | |||
мультимодные волокна
| проект | метрический |
| Тип оптического волокна | FG105LCA |
| охват длиной волны (нм) | 400 ¢ 2400 |
| Диаметр волокна (μm) | 105+1/-3 |
| диаметр облицовки (μm) | 125+1/-2 |
| Диаметр покрытия (μm) | 250±10 |
| числовая диафрагма NA | 0.22±0.02 |
| Тип соединителя | FC/PC |
| Максимальная световая мощность (мВт) | 300 |
| Длина хвостового волокна (м) | 1 |
