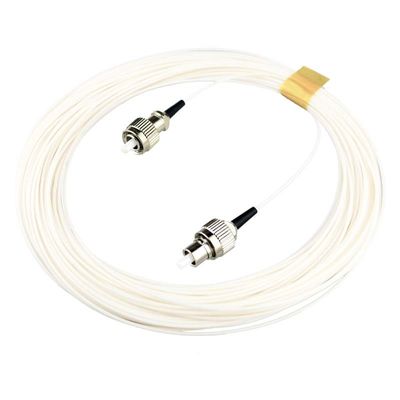

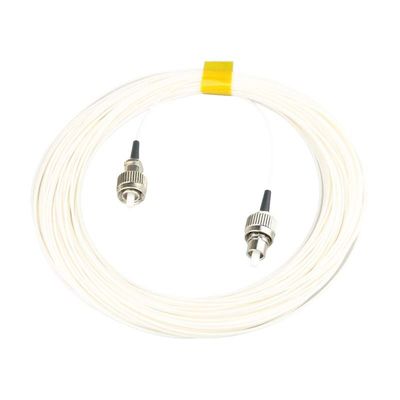

Патч-корд с антибликовым покрытием 405-532 нм. Возможность настройки под любую длину волны.
Подробная информация о продукте
| Вносимая потеря | ≤0,3 дБ | Материал для платья из волокон | ПВХ/LSZH/OFNP |
|---|---|---|---|
| Длина кабеля | 1 метр (необязательно) | Тип разъема | FC/APC (Senko, SG необязательно) |
| Диаметр волокна | 9/125 мкм | Рабочая температура | -40 ℃ до +85 ℃ |
| Гарантия | 1 год | Узкий ключ | 2,0 мм |
| Тип волокна | Одномоде | Длина волны | 405–532 нм. Настройка любой длины волны. |
| Количество волокон | Simplex/duplex | Диаметр волоконной куртки | 2.0/3,0 мм |
Характер продукции
Патч-корд с антибликовым покрытием 405-532 нм. Настройка любой длины волны

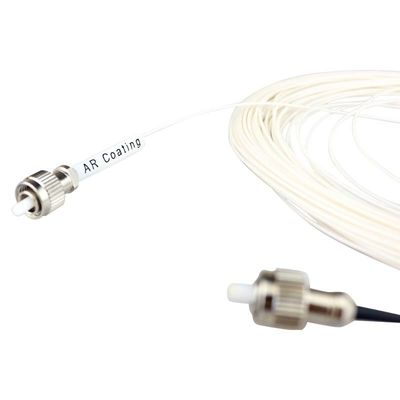

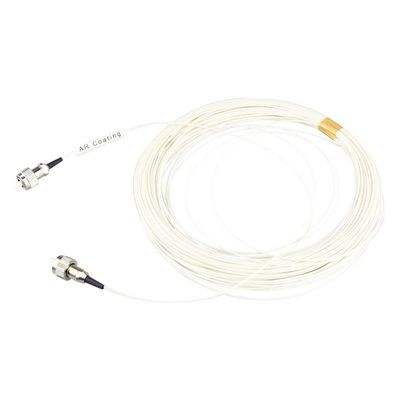

Мы предлагаем оптоволоконные патч-корды с разъемом FC/PC или FC/APC, покрытым пленкой для улучшения проницаемости на одном конце, и разъемом FC/PC или FC/APC без покрытия на другом конце.
Покрытия для улучшения прозрачности предназначены для уменьшения коэффициента отражения
при запуске луча из волокна в свободное пространство или при вводе луча из свободного пространства в волокно. В зависимости от патч-корда среднее отражение покрытого разъема составляет менее 1%, менее 0,75%
или менее 0,5% в диапазоне частот пропускающей пленки (нажмите на график отражения с покрытием из пропускающей пленки ниже для получения дополнительной информации). Каждый патч-кабель поставляется с армированной кевларом трубкой Ø3 мм.
Патч-корды сгруппированы ниже в соответствии с оптимальным диапазоном производительности, при этом голое волокно перекрывает указанный рабочий диапазон длин волн пленки для улучшения проницаемости.
Особенности:
- Низкие вносимые потери
- Высокая повторяемость и высокая стабильность
- Полярность MPO/MTP может быть произвольно согласована
- Соответствует стандартам GR326 или IEC61300-2
Применение:
Сопряжение волокно-свободное пространство
Когда свет падает из волокна в свободное пространство, например, при использовании наших коллиматоров волокна и коллиматоров/соединителей FiberPort, обратные потери
(потеря сигнала, отражающегося обратно к источнику света на границе раздела стекло-воздух на конце волокна) будут более серьезными, чем при эквивалентном соединении волокно-волокно.
Метод. Обратные потери на разъемах FC/PC могут быть уменьшены примерно на 8–10 дБ путем нанесения на концы волокна пленки для улучшения проницаемости
и примерно на 2–5 дБ на разъемах FC/APC. Например, при тестировании типичные обратные потери для
патч-корда с разъемом без покрытия составляли ~15 дБ (3,16%), в то время как тот же патч-корд с разъемом с улучшенной проницаемостью имел обратные потери ~24 дБ
(0,40%). Разъемы для улучшения пропускания также улучшают пропускание лучей в свободном пространстве при вводе в оптические волокна. Для получения дополнительных данных испытаний,
см. вкладку «Экспериментальные наблюдения».
Спецификация:
| Элемент | Разъем с AR-покрытием | Разъем без покрытия | AR-покрытие |
| P1–305AR–2 | FC/PC | FC/PC (30126C3) | <0,5% |
| для 500 – 800 нм | |||
| P5–305AR–2 | FC/PC | FC/APC(30126 A3) | |
| P4–305AR–2 | FC/APC(30126 A3) | FC/PC (30126C3) | |
| P3–305AR–2 | FC/APC(30126 A3) | FC/APC(30126 A3) |
