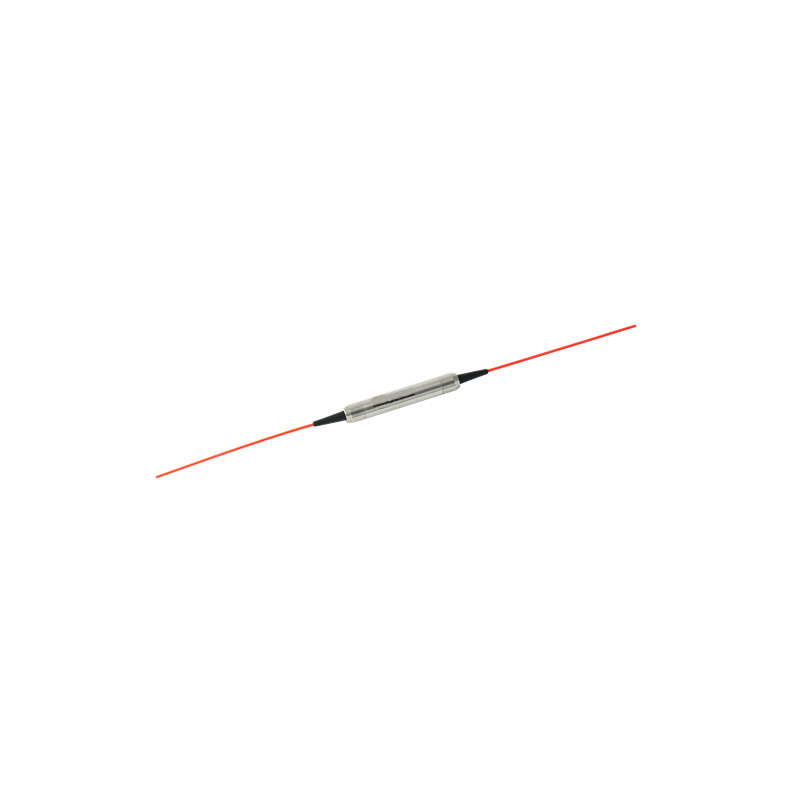

1060-2050 нм изоляторный поляризационный разделитель лучей
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Длина волны (Ак) | 1064-2050 нм | Диапазон рабочей длины волны | λc±20 |
|---|---|---|---|
| Максимальная оптическая мощность (CW) | 300 мВт | Максимальная потеря вставки | 50 |
| Тип отражения Изоляция @23℃ (от P3 до P1 и P2) | 35 | Минимальная изоляция 23 ℃ (от P3 до P1 и P2) | 28.18.25 |
Характер продукции

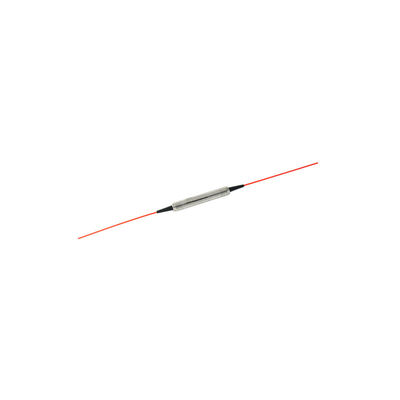

1060-2050 нм изоляторный поляризационный разделитель лучей
Описание:
Isolator & Polarization Beam Combiner/Splitter может использоваться либо как поляризационный комбинирующий луч, чтобы объединить световые лучи из двух входных волокон PM в одно выходное волокно,или как разделитель поляризованного луча для разделения света от входного волокна на два выходных волокна ортогональных состояний поляризации.
Мы предлагаем большой выбор гибридных устройств ISO + PBS / C. Эти устройства могут обрабатывать мощности от 300 мВт до 10 Вт или другие по запросу,и имеют длины волн в диапазоне от 1064 nm до 2050 nm.
Если вы не видите стандартный поляризационный луч комбинировщик/разделитель, который отвечает вашим потребностям,мы приветствуем возможность просмотреть ваши желаемые спецификации и процитировать на заказ поляризации Beam Combiner / SplitterЗапросы на пользование волоконными пигтейлами, различные длины волн и мощность работы или другие конкретные потребности будут легко удовлетворены.
Особенности:
- Низкая потеря вставки
- Высокая потеря прибыли
- Высокое соотношение вымирания
- Высокая стабильность и надежность
Применение:
- Усилители волокон, допированные эрбием, и усилители волокон Рамана
- Оптические волоконные детекторы
- Совместная телекоммуникационная система
- Компенсатор дисперсии в режиме поляризации
Спецификация:
| Параметр | Единица | Стоимость | |||||
| Звание | Одноступенчатая | Двойной этап | |||||
| Центральная длина волны | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | |
| Диапазон рабочей длины волны | nm | ± 20 | ± 20 | ± 5 | ± 20 | ± 20 | |
|
Типовое отражение Изоляция @23°C (P3 до P1& P2) |
ДБ | 35 | 35 | 35 | 51 | 51 | |
| Минимальная изоляция 23°C (P3 до P1& P2) | ДБ | 18 | 28 | 25 | 30 | 45 | |
| Типичная потеря вставки23°C | ДБ | 0.6 | 0.5 | 1.8 | 0.7 | 0.6 | |
| Максимальная потеря вставки @ 23°C | ДБ | 1.2 | 0.7 | 2.1 | 1.3 | 0.8 | |
| Минимальное соотношение вымирания @ 23°C | ДБ | 18 | 22 | 22 | 18 | 22 | |
| Директива | ДБ | 50 | |||||
| Минимальная потеря прибыли | ДБ | 50 | |||||
| Максимальная оптическая мощность ((CW) | mW | 300 | |||||
| Максимальная тяговая нагрузка | N | 5 | |||||
| Тип волокна | P1 & P2 | Волокно PM Panda | |||||
| P3 | Волокно PM Panda, SMF-28E или Hi1060 | ||||||
| Рабочая температура | °C | -5~+70 | |||||
| Температура хранения | °C | -40 ~ +85 | |||||
*Вышеприведенные спецификации относятся к устройствам без разъемов.
* Для устройств с разъемами мощность будет 1 Вт, IL будет на 0,3 дБ выше, RL на 5 дБ ниже, а ER на 2 дБ ниже.
* PM-волокно и ключ соединителя выровнены с медленной осью
Размеры упаковки:
Информация о заказе:
гибрид ISO+PBS/C,
Длина волны, стадия, размер пакета,
Тип волокна (порт 3), диаметр хвоста,ЛВторой, Коннектор, Управление питанием
Пример:
гибрид ISO+PBS/C,
1550 нм, одноступенчатый, φ5,5х35 мм,
PM-волокно для порта 3 и медленной оси, выровненное с портом 1, 0,25 мм, 1 м, N/C, 1 Вт
